WEB层迁移

目标：通过对常规的WEB层应用-apache迁移实验，使学员掌握WEB层应用如何使用Graviton创建和部署，以及如何迁移.

接入迁移

小汪公司是一个互联网企业，应用服务全球，前端大规模使用了CDN服务，并把Apache作为前端接入服务，原系统基于X86架构部署，现在出于将本增效的目的，需要把系统迁移到AWS Graviton架构的EC2主机上，并且希望在2小时停机窗口内完成新老系统的割接。

接入服务迁移&域名割接实验手册

实验流程：

1.创建作为目标实例的Graviton EC2，安装ARM架构下的 Apache server；

2.更改Apache配置文件，路由至 Graviton Java 的地址

3.客户端进行接入层服务响应测试；

4.CloudFront更改源站至Apache On Graviton，执行切换；

5.整体测试，验证割接。

1. Apache On Graviton 主机安装和配置

创建EC2，在左侧的控制台导航菜单选择EC2 DashboardEC2控制面板

验证控制台右上角的Region（区域）是否与本次实验的Region值一致，然后从列表中选择 Launch instance（启动实例）下拉菜单，启动实例

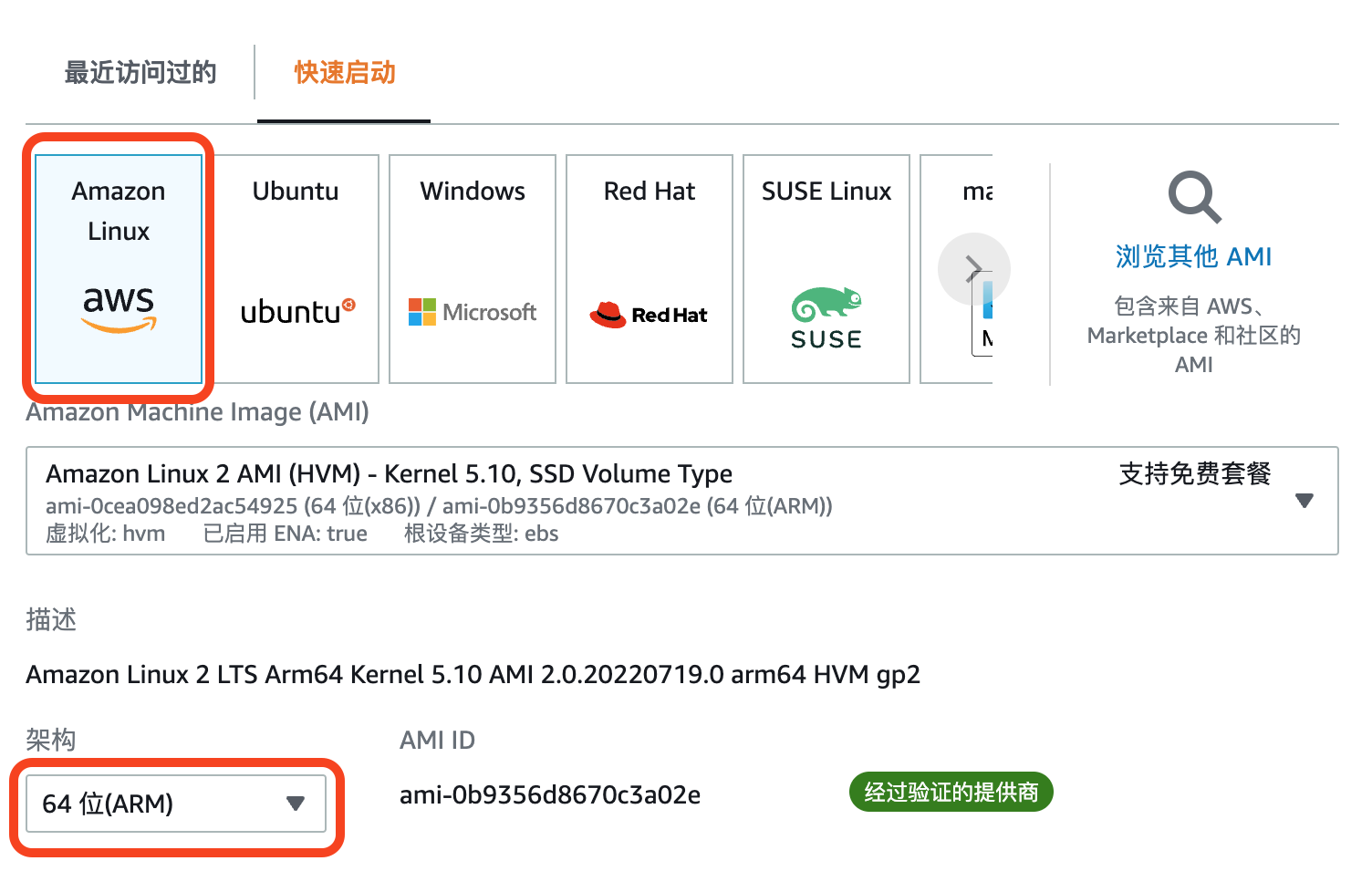

选择启动实例 注意：架构处的下拉框请选中 64位（ARM ），如下图

启动实例的参数如下：

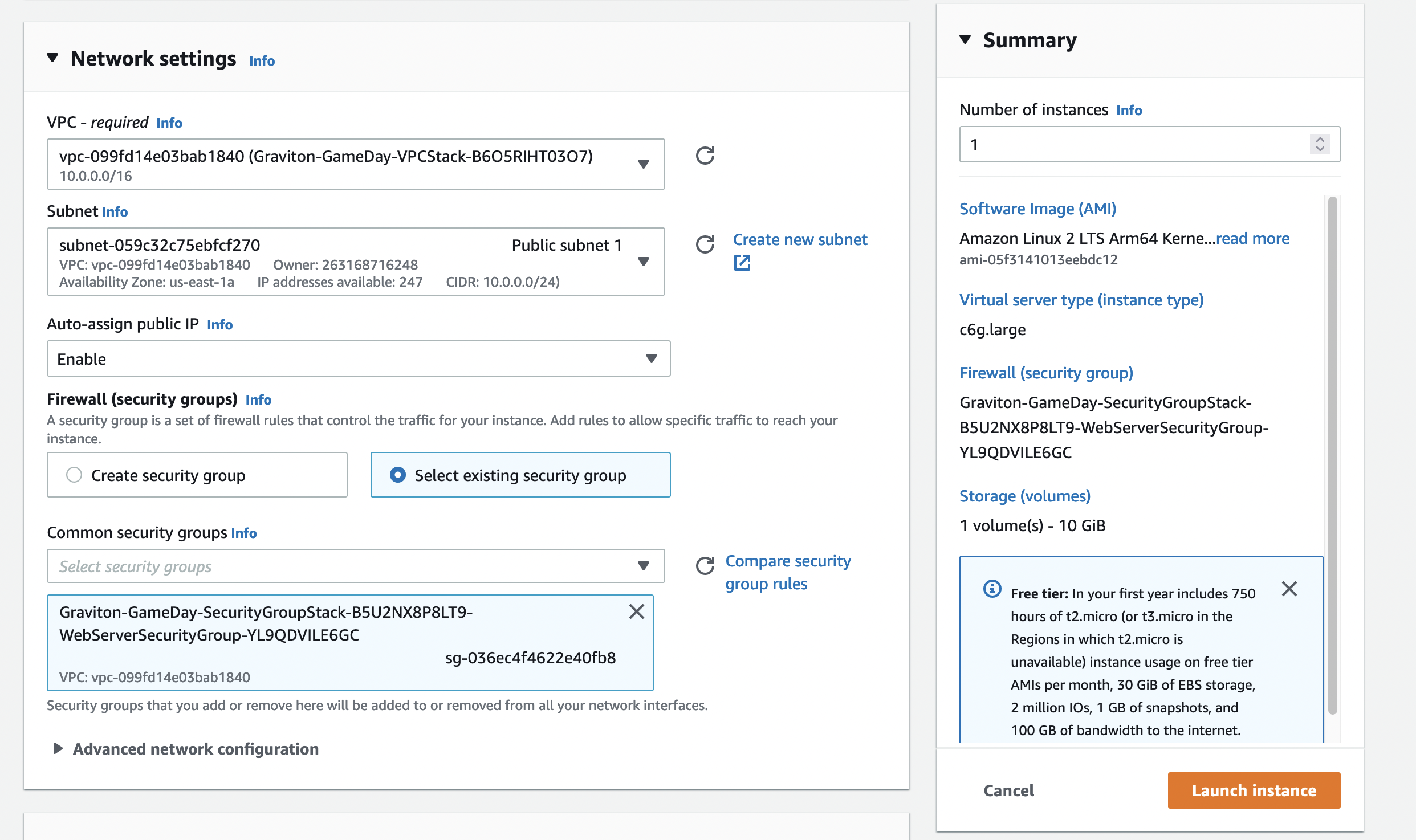

创建EC2如下：

  • 名称： Graviton_Target-Web
  • 实例类型：C6g.large
  • Amazon Machine Image（AMI）： Amazon Linux 2 AMI（HVM）
  • 架构：64位（***ARM*** ）
  • 密钥对名称：ee-default-keypair.pem
  • VPC： Graviton-GameDay-VPCStack-xxxxxxxx
  • 子网组：Public subnet 1
  • 安全组：选择一个安全组 Graviton-GameDay-SecurityGroupStack-xxxxxxx-WebServerSecurityGroup
  • 实例实例：1

最后点击启动实例按钮在，请在summary（汇总）核对下参数信息。 启动完毕EC2后，可以悬着 View all instance（查看所有实例），等待实例的状态显示为Running（正在运行），这表示实例已完成启动。

2. 登录Apache On Graviton，完成Apache安装和配置

3.1使用登录SSM的远程连接管理器或者Putty连接到堡垒机

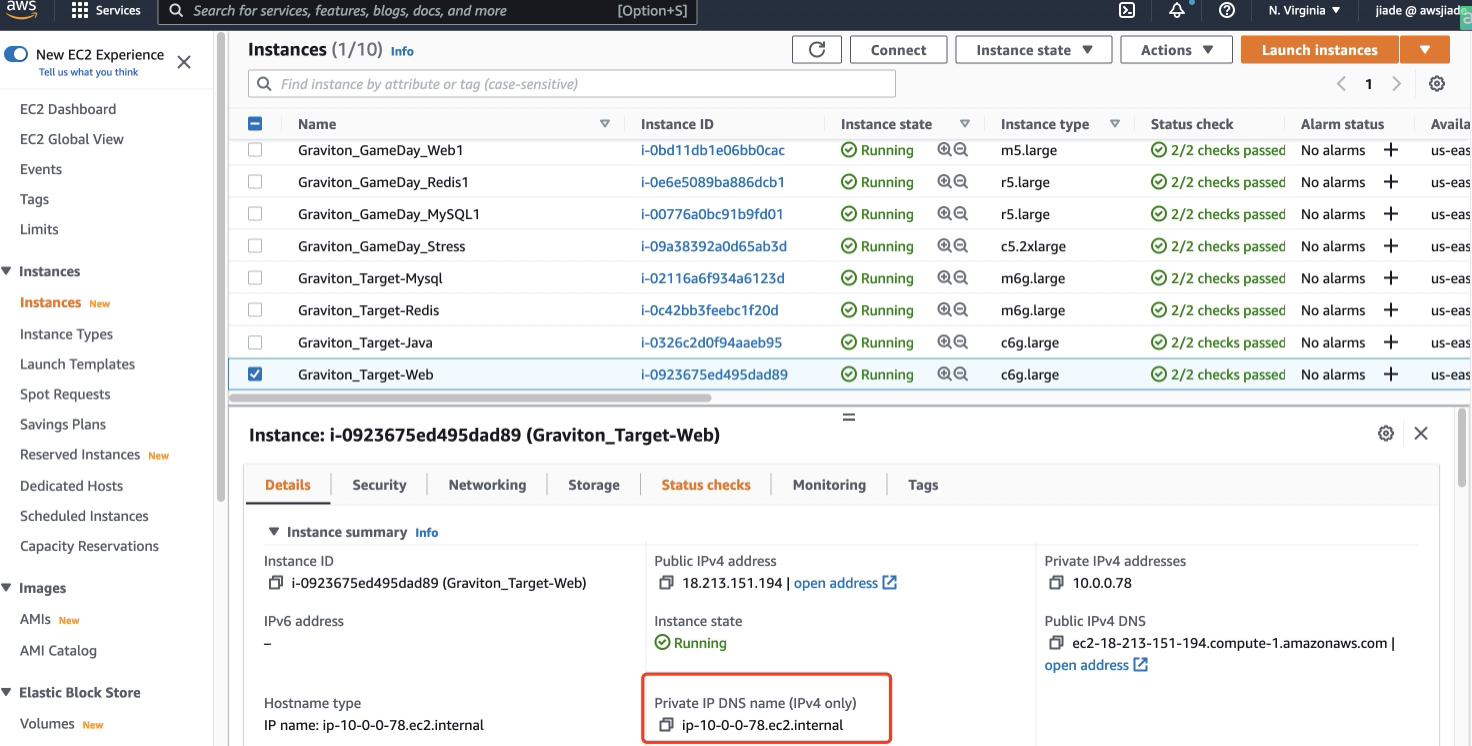

登录到堡垒机后再登录到Apache服务器，请您记录下源java的Private IP DNS name如下图所示

在堡垒机上使用ssh命令登录后端机器，输入

ssh -i ee-default-keypair.pem ec2-user@<your-redis-Private-name>

其中 ee-default-keypair.pem替换为您秘钥的文件名，<your-web-Private-name>替换为您在控制塔查看的redis的Private IP DNS name,输入yes以便确定连接

3.2 部署ARM架构下的httpd AWS extras了流行的软件包，在任何平台安装常用的软件包非常简单，现在我们在Web目标机上使用安装命令，输入


sudo yum -y update -y
sudo yum install -y httpd

得到如下返回

............
  Verifying  : httpd-filesystem-2.4.54-1.amzn2.noarch                                                                                                            7/9
  Verifying  : apr-1.7.0-9.amzn2.aarch64                                                                                                                         8/9
  Verifying  : httpd-tools-2.4.54-1.amzn2.aarch64                                                                                                                9/9

Installed:
  httpd.aarch64 0:2.4.54-1.amzn2

Dependency Installed:
  apr.aarch64 0:1.7.0-9.amzn2              apr-util.aarch64 0:1.6.1-5.amzn2.0.2 apr-util-bdb.aarch64 0:1.6.1-5.amzn2.0.2 generic-logos-httpd.noarch 0:18.0.0-4.amzn2
  httpd-filesystem.noarch 0:2.4.54-1.amzn2 httpd-tools.aarch64 0:2.4.54-1.amzn2 mailcap.noarch 0:2.1.41-2.amzn2          mod_http2.aarch64 0:1.15.19-1.amzn2.0.1

Complete!

3.3 由于我们更新了后台Java-Tomcat的地址，我们需要更新Hpptd的配置文件

删除默认的httpd.conf文件，并使用vim编辑器编辑配置文件，请复制执行以下命令(以下vim内的配置信息由原x86环境httpd.conf复制而来)

sudo rm -rf /etc/httpd/conf/httpd.conf

sudo vim /etc/httpd/conf/httpd.conf

#web
ServerRoot "/etc/httpd"
Listen 80
<VirtualHost *:80>
ProxyPass / http://$APPEndpoint:8080/
ProxyPassReverse / http://$APPEndpoint:8080/
</VirtualHost>
Include conf.modules.d/*.conf
User apache
Group apache
ServerAdmin root@localhost
<Directory />
    AllowOverride none
    Require all denied
</Directory>
DocumentRoot "/var/www/html"
<Directory "/var/www">
    AllowOverride None
    Require all granted
</Directory>
<Directory "/var/www/html">
    Options Indexes FollowSymLinks
    AllowOverride None
    Require all granted
</Directory>
<IfModule dir_module>
    DirectoryIndex index.html
</IfModule>
<Files ".ht*">
    Require all denied
</Files>
ErrorLog "logs/error_log"
LogLevel warn
<IfModule log_config_module>
    LogFormat "%h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined
    LogFormat "%h %l %u %t \"%r\" %>s %b" common
    <IfModule logio_module>
      LogFormat "%h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\" %I %O" combinedio
    </IfModule>
    CustomLog "logs/access_log" combined
</IfModule>
<IfModule alias_module>
    ScriptAlias /cgi-bin/ "/var/www/cgi-bin/"
</IfModule>
<Directory "/var/www/cgi-bin">
    AllowOverride None
    Options None
    Require all granted
</Directory>
<IfModule mime_module>
    TypesConfig /etc/mime.types
    AddType application/x-compress .Z
    AddType application/x-gzip .gz .tgz
    AddType text/html .shtml
    AddOutputFilter INCLUDES .shtml
</IfModule>
AddDefaultCharset UTF-8
<IfModule mime_magic_module>
    MIMEMagicFile conf/magic
</IfModule>
EnableSendfile on
<IfModule mod_http2.c>
    Protocols h2 h2c http/1.1
</IfModule>
IncludeOptional conf.d/*.conf

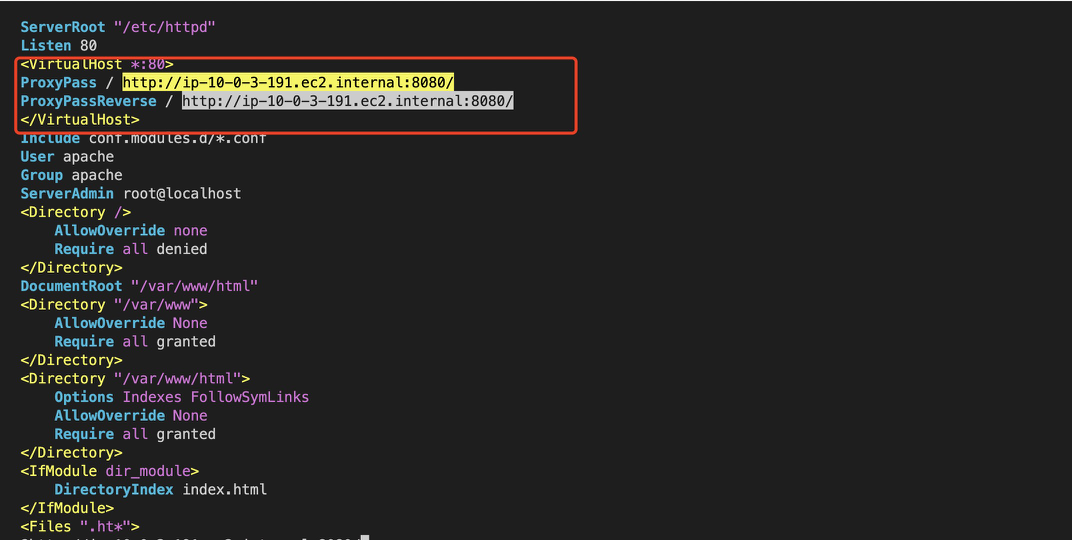

请将$APPEndpoint替换为您在应用层迁移中完成的Graviton_Target-App的Private DNS，如图 然后按ESC 并且输入:wq 保存退出

启动Web服务并进行本地验证

现在我们启动httpd服务，并为apache赋予权限，请执行以下命令

sudo su
systemctl start httpd.service
systemctl enable httpd.service
systemctl status httpd.service

usermod -a -G apache ec2-user
chown -R ec2-user:apache /var/www
chmod 2775 /var/www
find /var/www -type d -exec chmod 2775 {} \;
find /var/www -type f -exec chmod 0664 {} \;

在您的WEB服务器上Curl一下80端口，请输入以下命令

curl 127.0.0.1:80/sample-webapp/

您将得到如下返回,是我们Contact Management应用系统的前端代码

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>Login</title>
<link rel="stylesheet"
        href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css"
        integrity="sha384-ggOyR0iXCbMQv3Xipma34MD+dH/1fQ784/j6cY/iJTQUOhcWr7x9JvoRxT2MZw1T"
        crossorigin="anonymous">
</head>
<body>
        <div class="container col-md-5">
                <div class="card">
                        <div class="card-body">
                                        <form action="j_security_check" method="post">
                                <caption>
                                        <h2>
                                                Wellcome to Graviton Game Day
                                        </h2>
                                        <h2>
                                                Login to Contact Management
.......
.......
                                                name="j_password">
                        </div>
                </div>
        </div>
</body>

在您的自己的笔记本或任意客户端上Curl一下Graviton Web服务器Public IPv4 DNS的80端口，请输入以下命令,您将依然得到同上的返回,是我们Contact Management应用系统的前端代码

curl ec2-18-213-151-194.compute-1.amazonaws.com:80/sample-webapp/

返回
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>Login</title>
<link rel="stylesheet"
.............
                                <caption>
                                        <h2>
                                                Wellcome to Graviton Game Day
                                        </h2>
                                        <h2>
                                                Login to Contact Management
....................................................

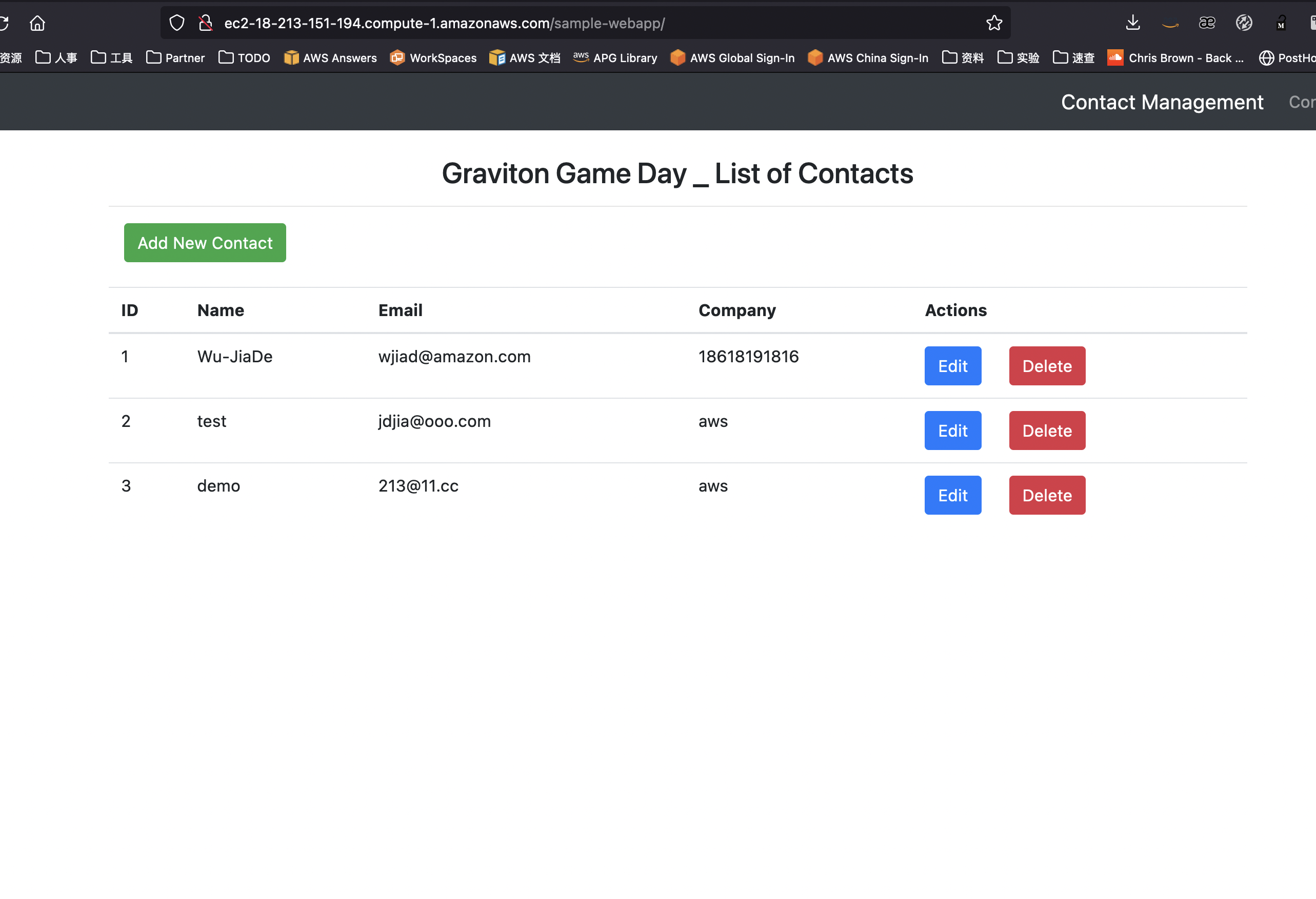

当然，您也可以使用浏览器访问迁移完成后的web层服务地址，例如 http://ec2-18-213-151-194.compute-1.amazonaws.com:80/sample-webapp/

请将ec2-18-213-151-194.compute-1.amazonaws.com替换为您自己的Graviton Web服务器Public IPv4 DNS

至此，您完成了接入层的迁移，并且验证了接入层验证与迁移后应用层的调用测试

而如果您的CURL命令得到404等其他报错，说明您并没有正确完成实验。可推断您的任一迁移环节出现笔误或缺失，您可以检查配置文件，查看httpd 日志进行排错

4.进行cloudfront进行割接

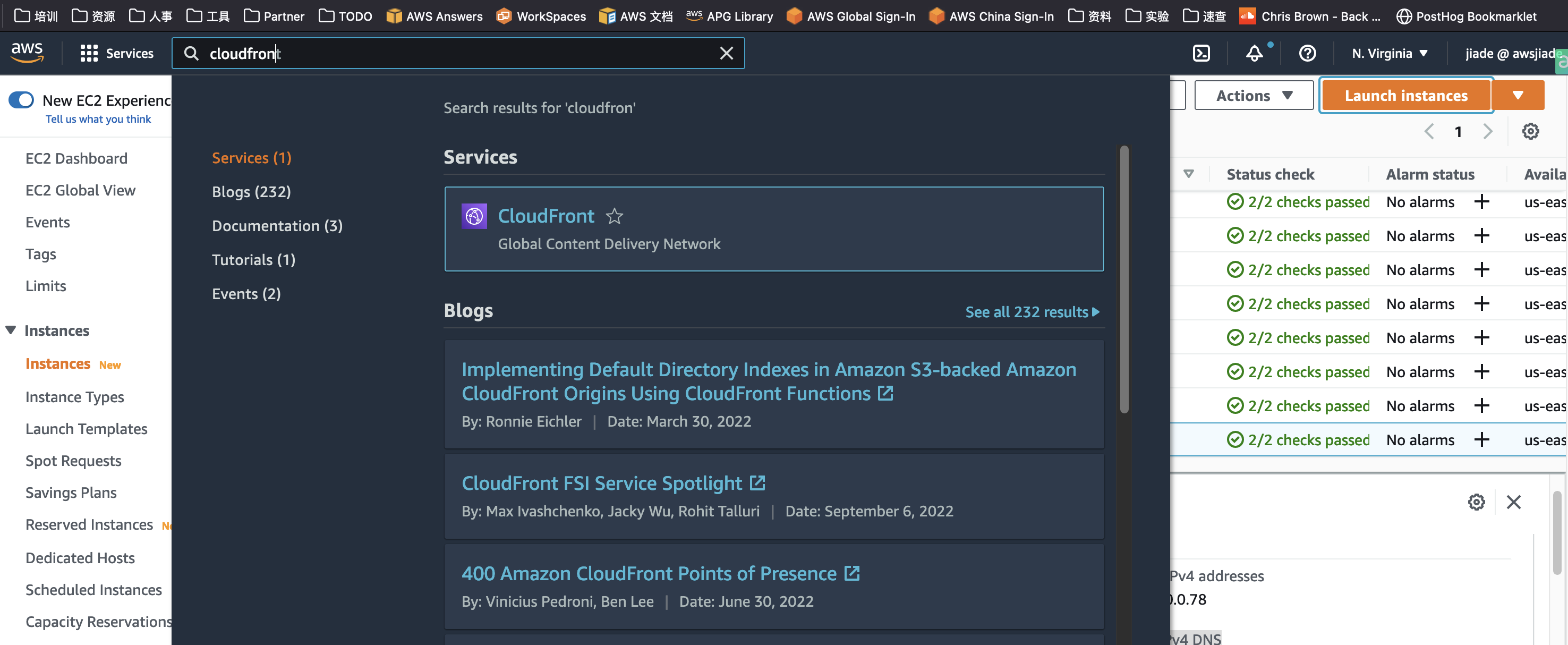

登录到您的AWS控制台，导航至Cloudfront

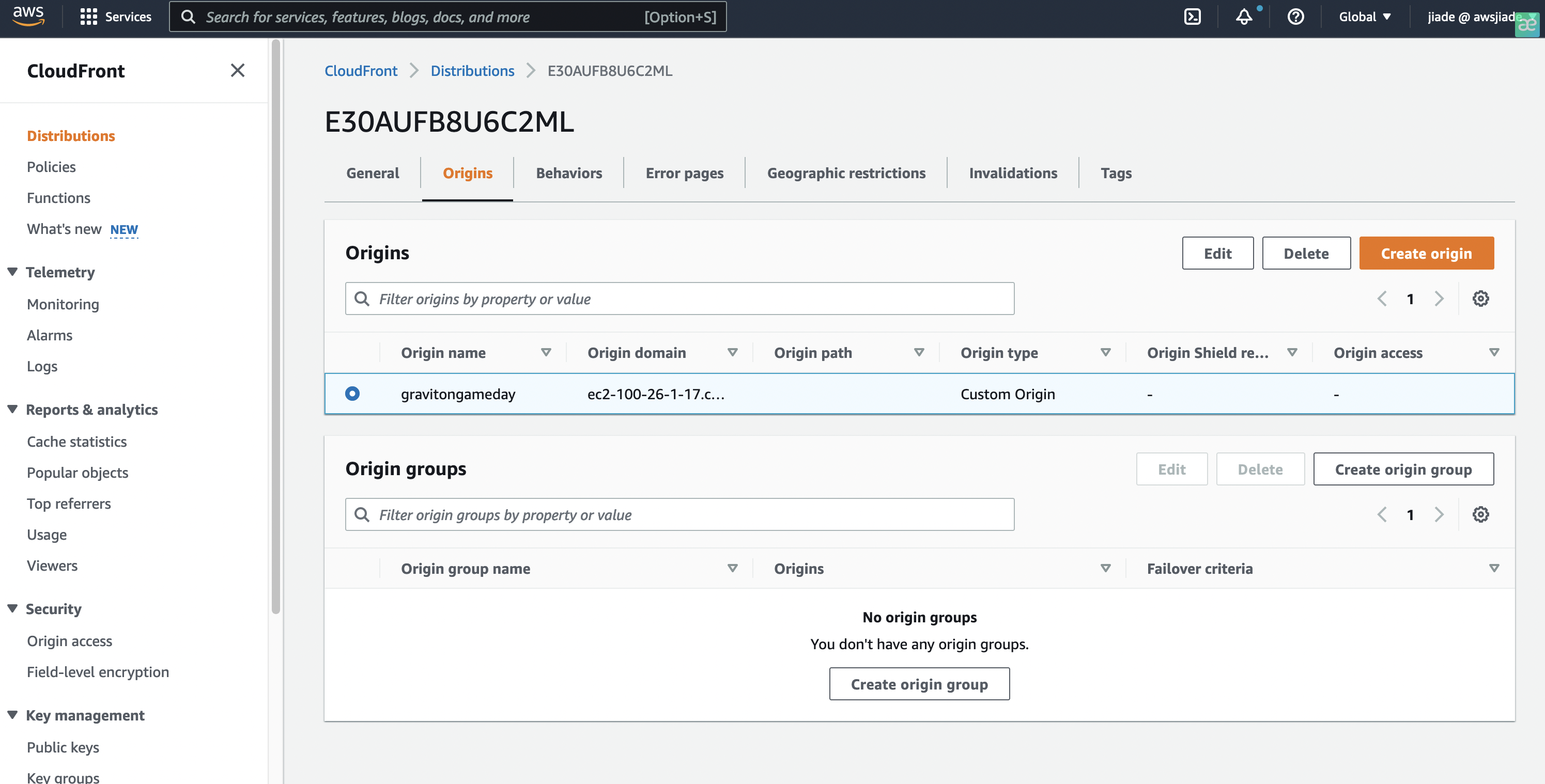

点击Distributions,或 分布，然后点击Origins，或 源

现在gravitongameday这个部分，他现在是指向原Web服务的配置,我们要替换迁移后为Graviton Web的服务地址

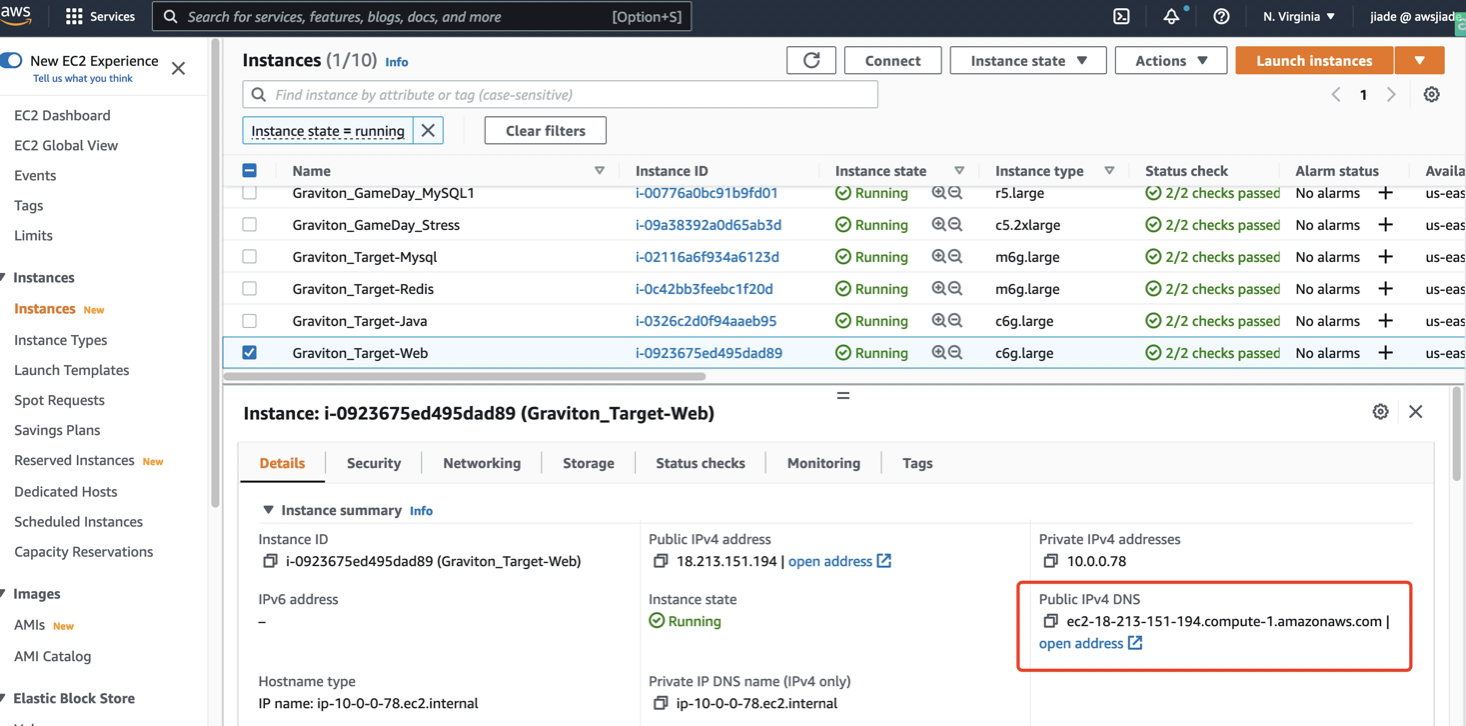

请先前往查看记录Graviton Web的服务的公网地址

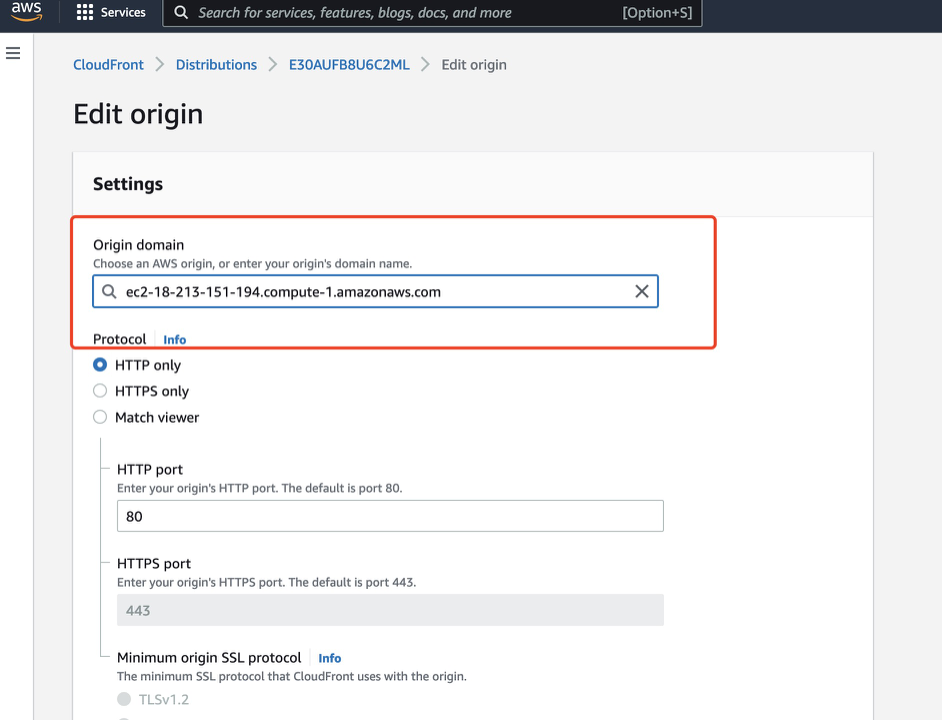

回到Cloudfront页面，点击Origins，或 源的编辑按钮，将新的地址复制过来，点击确认保存

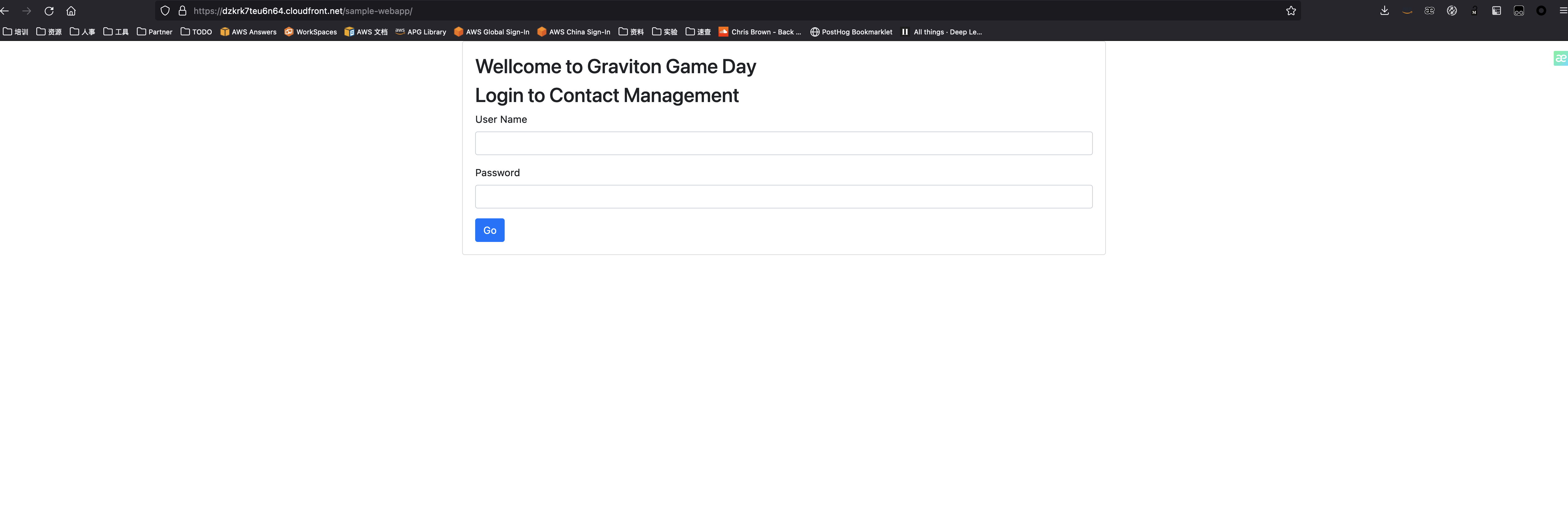

现在您在公网服务域名不变的情况下完成了后端的切换，请暂停原有web服务主机，到浏览器输入cloudfront服务域名进行验证

以上，恭喜您，您完成小汪公司apache/java/redis/mysql全套架构从x86到Graviton迁移和平滑割接的伟大壮举！
